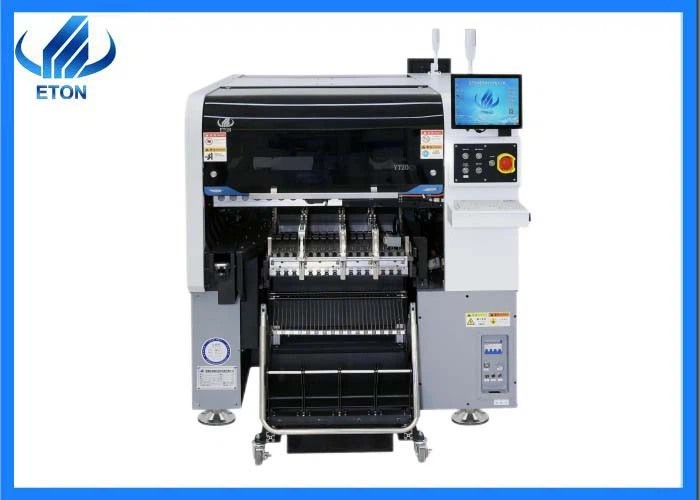

CCC LED pirnid 80000CPH 20 peaga magnetiline Smt Pick and Place Machine

一. Tootekirjeldus 1. Kiire mitme moodulpea ja uhiuue lennuvaatekaameraga ETON sobib tuvastamiseks, suurus kuni 40*40 mm, kehtib BGA/CSP-le jne 2. PAINDLIK TOOTMISTUGI Dokkimiskäru, nutikas topeltpeaga lindi söötja ja IC-salve söötja, mitmekordne ja paindlik ...

Küsi pakkumist

Funktsiooni

一. Tootekirjeldus

1. Kiire mitme moodulpea ja uhiuue lennukaameraga ETON sobib tuvastamiseks, suurus kuni 40 * 40 mm, BGA / CSP jne.

2. PAINDLIK TOOTMINE

Toetage dokkimiskäru, nutikat kahepealist lindi sööturit ja IC-salve sööturit, mitut ja paindlikku söötmisviisi

3. Kombineerige suure täpsusega märgituvastuskaamera fikseeritud lennunägemiskaameraga, tagage paigutuse täpsus.

2. parameetrite tabel

Mudel	YT20
PCB pikkuse laius	Maksimaalne suurus: 500mm * 450mm (üks PCB) / 500mm * 300mm (kahe PCB) Minimaalne suurus: 50mm * 50mm
PCB paksus	0.5-4,5 mm
PCB kinnitus	Silindri kinnitus, rööpmelaius reguleeritav
Raudtee	2 rööpa, 2 pukk (rööp 1, 4 on fikseeritud siin)
Kaamera nr	6 komplekti (digikaamera)
	Alumise nägemiskaamera tuvastamine/täite tuvastamise kaamera
	Nägemise joondamine+märgi korrigeerimine
Paigaldamise täpsus	±0,02 mm
Paigalduskõrgus	Vähem kui 15 mm või sellega võrdne
Paigalduskiirus	80 000 CPH (optimaalne kiirus)
Komponentide valik	Min 0201 ~ 40 * 40 mm lindirulli pakendid ja IC-salve söötur jne.
Feederi jaama nr	Kahepoolse dokkimiskäru pesa 32 tk, lindirulli pakendid: 64 tk (ühepoolse dokkimiskäru pesa 16 tk, lindirulli pakendid: 32 tk), vabalt lülitumine dokkimiskäru ja IC-salve sööturi vahel IC-salve söötja: valik)
Peade arv	Kahepoolne külg: 20 tk (üks külg: 10 tk)
Söötmisviis	Intelligentne kahepealine söötja

3. komponentide üksikasjad

1. dokkimiskäru

Dokkimiskäru funktsioon on smd komponentide tugi, see on sööturite kelder. Söötur paigaldatakse dokkimiskärule koos elektritoitega ja toidetakse smd komponenti pidevalt.

Nii et dokkimiskäru varuosadega saab kiiresti vahetada liini erinevate toodete valmistamiseks, samuti saaks lindirulli mugavamalt ühendada. Lühendage liini vahetamise aega.

2. IC-salve söötja

IC-salve söötja kasutab IC (QFP/BGA/jne) söötmiseks. YT20 võib korraga kasutada söötja söötmist ja IC-salve sööturit. Sobib elektriplaadile, ülitäpse plaadi tootmiseks.

4. ettevõtte profiil

Shenzhen ETON Automation Equipment Co., Ltd. asutati 2011. aastal. Tegemist on tootmis- ja protsessilahenduste pakkujaga, mis keskendub SMT kiirete korjamis- ja paigaldusmasinate ning SMT välisseadmete uurimis- ja arendustegevusele, tootmisele, müügile ja teenindusele. Ettevõttel on SMT kiire korjamis- ja paigutusmasinate divisjon, täppisjootmispasta šabloonprinteri osakond, kiirete täppisdoseerimisseadmete osakond ja SMT välisseadmete automaatikaseadmete osakond.
